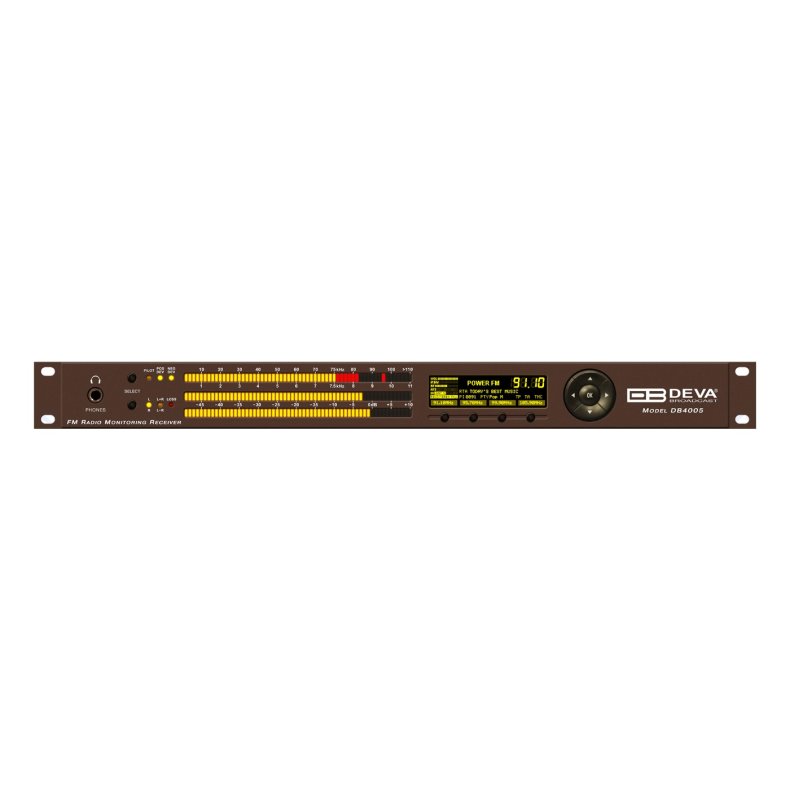

Deva DB4005

SDR-basierter FM-Radiomodulationsanalysator und Überwachungsempfänger

Erweiterter FM-Überwachungsempfänger & MPX-Modulationsanalysator

• FM-Band 65 ÷ 108 MHz Basis-Spektrumanalysator
• Zwei Antennenanschlüsse mit eingebautem HF-Dämpfungsglied
• Bis zu 100 dBµV direkter HF-Antenneneingang
• Wählbare Weitbereichs-ZF-Filterbandbreite
• Eingebaute Eingabe für externe MPX-Analyse
• Vollständig DSP-basierter Kern
• Eingebauter Lautheitsanalysator
• Helle, genaue Bargraph-LED-Anzeige der Modulations- und Pilotpegel
• Gesamtzahl und unabhängige positive und negative Abweichung Balkendiagramm
• Linke, rechte, L+R-, L-R-Balkendiagramm-LED-Audiopegelanzeigen
• Weitwinkel, leicht lesbare OLED-Anzeige
• Sehr intuitives Navigationsmenü
• Eingebautes Oszilloskop für IF, MPX, Pilot, RDS, Anzeige links und rechts
• Pegelmessung mit Datenhistorie
• Spektrumanalysator zur Überprüfung des HF-Trägers und MPX
• Wählbare De-Emphasis - Aus, 50µs und 75µs
• Schneller Stationszugriff über 4 Voreinstellungen
• Eingebauter Stereo-Decoder
• Streaming von Audioprogrammen in Echtzeit
• Fernüberwachung über optionales GSM-Modem
• Eingebauter 50-Kanal-Datenlogger
• Eingebauter WEB- und FTP-Server
• Einfach zu bedienende WEB-Schnittstelle
• Unterstützung von Apple- und Android-Geräten
• SNTP für die automatische Synchronisierung der eingebauten Uhr
• RDS- und RBDS-Decoder mit BER-Meter
• Alarmversand per E-Mail, SMS, SNMP und GPO
• Vollständige Statusberichterstattung mit SMS über optionales GSM-Modem
• Geschützter Zugriff auf die Geräteeinstellungen
• Pegeleinstellbare, symmetrische analoge Audioausgänge auf XLR-Steckern
• Professionelle AES/EBU-, SPDIF- und optisch-digitale Audioausgänge
• LAN-Port für vollständige TCP/IP-Fernsteuerung und -Überwachung
• Einstellbare MIN/MAX-Alarme für RF, linke und rechte Pilot-Audiopegel
• Einstellbare MIN/MAX-Alarme für MPX, MPX Power & RDS
• USB-Kommunikationsschnittstelle für lokale Konnektivität
• Kopfhörerausgang mit Pegelregler an der Frontplatte
• Firmware-Updates sorgen für verbesserten Betrieb
• Präzise Messung auf der Vorderseite für den lokalen Gebrauch
• Option Werksparameter wiederherstellen
• Einfache Installation und Einrichtung

DB4005 ist der digitale FM-Radiomodulationsanalysator und -empfänger der dritten Generation von DEVA Broadcast. Er ist das Ergebnis langjähriger Erfahrung und des Wunsches, stets intelligente, nahezu perfekte Lösungen anzubieten und dabei mit den neuesten technologischen Entwicklungen und Trends Schritt zu halten.

Bei diesem Produkt wird das HF-Signal nach der Demodulation des FM-Signals durch den SDR-FM-Tuner digitalisiert, und die gesamte Signalverarbeitung wird durch ausgeklügelte DSP-Algorithmen erreicht. Die hohe Präzision der in diesem Gerät verwendeten leistungsstarken Digitalfilter ermöglicht eine genaue und wiederholte Analyse des FM-Signals mit jedem Gerät. Ein wichtiger Vorteil des DB4005 ist der MPX-Eingang, mit dem Sie externe Composite-Signale überwachen können, unabhängig davon, ob sie von einem Composite-STL-Empfänger/Stereo-FM-Encoder oder von einer Off-Air-Quelle stammen. Da es sich um ein Werkzeug mit großer Verarbeitungsleistung handelt, bietet es detaillierte Messwerte aller Multiplex-FM-Signalkomponenten, während alle Messungen gleichzeitig und synchron aktualisiert werden.

Ein weiteres nützliches Merkmal des DB4005 ist das Loudness-Meter, mit dem Messungen gemäß den Empfehlungen ITU BS.1770-4 und EBU R128 angezeigt werden können, da das Produkt beide Standards unterstützt.

Der Deva DB4005 verfügt über ein leicht ablesbares, hochauflösendes OLED-Grafikdisplay und ultrahelle Bargraph-LED 60-Segment-Anzeigen, die das Ablesen der wichtigsten Signalparameter auf einen Blick ermöglichen. Das eingebaute Oszilloskop stellt die beobachtete Signalveränderung über die Zeit dar und hilft Ihnen bei der Visualisierung der wichtigsten Signale, die am Prozess der Demodulation und Stereodecodierung beteiligt sind. Ergänzend zum Oszilloskop-Modus ermöglicht der Spektrumanalysator-Modus die Spektralanalyse des Eingangssignals. Die Spektralkomponenten des ausgewählten Signals werden auf der Grundlage der Fast-Fourier-Transformation bestimmt. MPX-Leistungs- und alle anderen Pegelmessungen werden durch Daten aus der Messhistorie unterstützt. Zusätzlich werden die im verarbeiteten MPX-Signal enthaltenen RDS-Informationen einfach visualisiert und als RDS/RBDS-Daten und detaillierte RDS/RBDS-Statistiken dargestellt.

Die zuverlässige Off-Air-Überwachung ermöglicht es Ihnen, sowohl andere Stationen im Auge zu behalten als auch die wichtigen Parameter Ihres eigenen Signals zu messen. Der DB4005 ist so konzipiert, dass er USB- und LAN-Kommunikationsschnittstellen unterstützt, was eine flexible Fernverbindung und Fernsteuerung des Geräts ermöglicht. Der DB4004 ist die kostengünstigste Möglichkeit zur regelmäßigen Überwachung der Qualität und Kontinuität Ihres Senders und von bis zu 50 anderen FM-Radiosendern, mit vielen Funktionen wie TCP/IP-Konnektivität, Audio-Streaming und automatischen Warnmeldungen für den Betrieb außerhalb der vordefinierten ITU-R-Bereiche. Im Falle eines Übertragungsfehlers wird das Wartungspersonal sofort per E-Mail, SNMP oder SMS alarmiert, was den Technikern signalisiert, den normalen Betrieb so schnell wie möglich wiederherzustellen. Der DB4005 ermöglicht die Überwachung aller RDS/RBDS- und anderer Signalparameter von überall her über seine Kommunikationskanäle TCP/IP und ermöglicht eine GSM-Verbindung über das optionale externe GSM-Modem. Eine einfache Überwachung des Kanalstatus oder das Abhören von Audiosignalen von überall her könnte über Ihr Mobiltelefon erfolgen. Mit dem Audio Stream Server können Sie sogar die Audiodaten eines anderen Senders anhören, überfliegen und aufzeichnen.

Alle Kanalmessungen und Protokolle werden im internen Speicher des Geräts gespeichert. Das eingebaute FTP-System verwaltet die Dateien nach einem zugewiesenen Zeitplan. Alle gesammelten Informationen werden in einer Datenbank zentralisiert und können bei Bedarf überarbeitet, wiedergegeben und automatisch an das qualifizierte Personal gesendet werden. Das interaktive, softwarebasierte Log-Viewer-Tool ermöglicht eine sehr detaillierte Kontrolle und Analyse jeder Station aus der Liste der überwachten Kanäle. Die Bandanalysefunktion bietet einen Überblick über alle verfügbaren FM-Signale sowie die HF-Signalstärke dieser Sender. Scans sind innerhalb jedes Abschnitts des FM-Bandes in 3 verschiedenen Modi möglich. Das generierte Spektrumdiagramm zeigt den HF-Pegel im Vergleich zur Frequenz. Geplante Band-Scans können auch für die Erkennung von HF-Eindringlingen oder Piratensendungen aktiviert werden.

Technische Daten:
