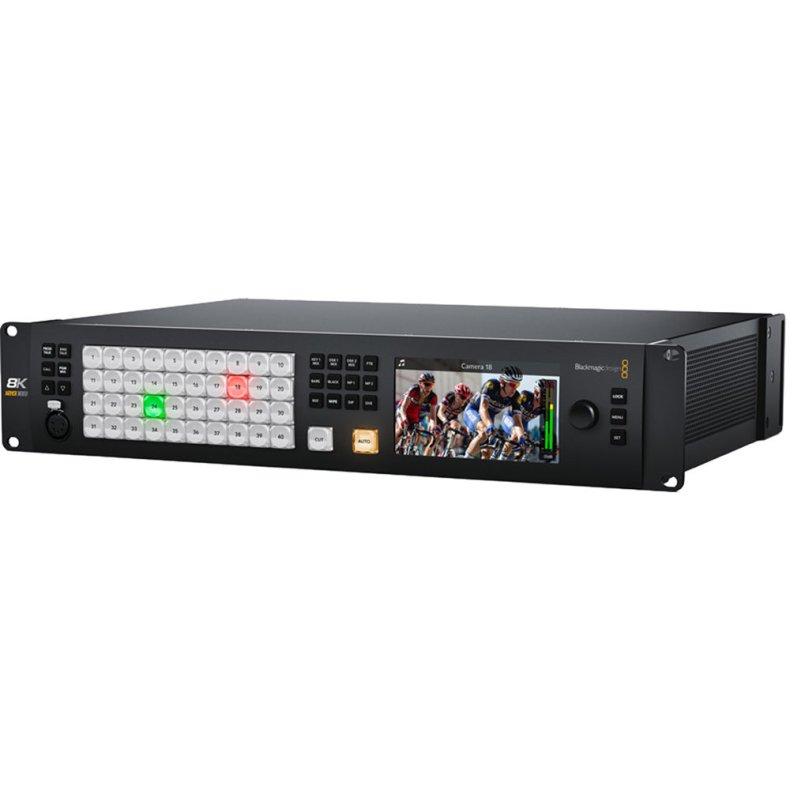

Die zahlreichen Features dieses Blackmagic Ultra-HD-Liveproduktionsmischers können kombiniert eingesetzt werden und ergeben dann einen sagenhaft leistungsstarken 8K-Mischer. Der Leistungsumfang dieses 4-M/E-Mischers beeindruckt mit 40 x 12G‑SDI‑Eingängen, 24 x 12G‑SDI‑Aux‑Ausgängen, 4 DVE, 16 ATEM Advanced Chroma Keyern, 4 Media Playern, 4 unabhängigen Ultra-HD-Multiviewern, 2 SuperSource Bild-in-Bild-Prozessoren und sogar Normwandlern an allen Eingängen. Wird in den 8K-Modus gewechselt, ergibt das Zusammenspiel dieser Features einen leistungsstarken Mischer für natives 8K. Geboten werden sogar integriertes Talkback und ein professioneller Fairlight Audiomixer mit 156 Kanälen, EQ und Dynamiksteuerung.
Technische Daten
Anschlüsse
Videoeingänge insgesamt
40 x bis zu Ultra HD / 10 x in 8K
Videoausgänge insgesamt
28 x bis zu Ultra HD / 7 x in 8K
Aux-Ausgänge insgesamt
24 x bis zu Ultra HD / 6 x in 8K
SDI-Raten
1,5 G; 3 G; 6 G; 12 G
Audioeingänge insgesamt
2 symmetrische 1/4-Zoll-Buchsen, 1 x 32 Stereokanäle über BNC- und MADI-Eingänge
Audioausgänge insgesamt
2 symmetrische 1/4-Zoll-Buchsen, 2 x 32 Stereokanäle über BNC- und MADI-Ausgänge
Timecode-Anschlüsse
Keine
Referenzeingang
Für Tri-Sync oder Black Burst
Videoeingänge mit Resync
An allen 40 Eingängen
Frameraten- und Formatwandler
An allen 40 Eingängen
SDI-Videoeingänge
40 für 10 Bit 720p, 1080i, 1080p, 2160p; 10 sind auf 4320p umschaltbar
Extra Audioausgänge
1 x 5-polige XLR-Buchse für Talkback
SDI-Audioausgänge
2 Kanäle eingebettet in die SDI-Ausgabe an allen Ausgängen
Extra Audioeingänge
1 x 5-polige XLR-Buchse für Talkback
SDI-Programmausgänge
Jeder beliebige der 24 SDI-Ausgänge
Downkonvertierte SDI-Programmausgänge
Keine
SDI-Vorschauausgänge
Jeder beliebige der 24 SDI-Ausgänge
Anzahl der Multi Views
4 x bis zu Ultra HD / 1 x in 8K
SDI-Multiview-Ausgänge
4
HDMI-Multiview-Ausgänge
Keine
Bedienpultanschluss
Ethernet unterstützt 10/100/1000 BaseT. Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk
Interner Timecode-Generator
Ja
Tally-Ausgabe
Hinzugefügt via Ethernet-Verbindung zum Blackmagic Design GPI and Tally Interface (nicht im Lieferumfang enthalten)
Computer-Schnittstelle
1 USB-2.0-Port
Normen
SD-Videonormen
Keine
HD-Videonormen
720p/50; 720p/59,94
1080i/50; 1080i/59,94
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/50; 1080p/59,94
Ultra-HD-Videonormen
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/50; 2160p/59,94
8K-Videonormen
4320p/23,98, 4320p/24; 4320p/25; 4320p/29,97; 4320p/50; 4320p/59,94
SDI-Konformität
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 und SMPTE 2082-10, SMPTE 2082-12
Videoabtastfrequenz
4:2:2
Farbgenauigkeit
10 Bit
Farbräume
REC 601, REC 709, REC 2020
Automatische SDI-Umschaltung
Automatische Erkennung von Level A und Level B 3G‑SDI, 6G‑SDI und 12G‑SDI. Erfordert 2SI im 8K‑Betriebsmodus
Merkmale
Upstream-Keyer
16 x bis zu Ultra HD / 4 x in 8K mit Chroma/Linear/Luma-Keyer
Downstream-Keyer
4 x bis zu Ultra HD / 2 x in 8K
Advanced Chroma Keyer
16 x bis zu Ultra HD / 4 x in 8K
Talkback-Unterstützung
Ja
n-1-Unterstützung
Ja
Linear/Luma-Keyer
21 x bis zu Ultra HD / 7 x in 8K
Übergangs-Keyer (Stinger/DVE)
4 Stinger, 4 DVE
Gesamtanzahl der Ebenen
28 x bis zu Ultra HD / 7 x in 8K
Mustergeneratoren
21 x bis zu Ultra HD / 9 x in 8K
Farbgeneratoren
2
DVE mit 3D-Umrandungen und Schattenwurf
4 x bis zu Ultra HD / 1 x in 8K
Bedienpult bzw. -panel
Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult
Routingfähige Fenster
64 x bis zu Ultra HD / 16 x in 8K
Tally
Rotes Licht für Programm- und grünes Licht für Vorschauanzeige
Fenster-Quellenangabe
Ja
Multi View Monitoring
Monitoring mit Multi View
4 x 16 Optionen für die Anordnung der Multiviewer-Ansichten für bis zu 64 Ansichten
Multiview-Videonorm
HD, Ultra HD oder 8K wählbar
Media Player
Media Player
4 x bis zu Ultra HD / 1 x in 8K
Kanäle
Fill-and-Key für jeden Media Player
Media Pool Kapazität für Standbilder
64 x bis zu Ultra HD / 24 x in 8K mit Fill-and-Key
Media Pool Kapazität für Clips
4 x bis zu Ultra HD / 2 x in 8K mit Fill-and-Key
Media Player Clip-Länge in 720 HD
3200 Frames
Media Player Clip-Länge in 1080 HD
1600 Frames
Media Player Clip-Länge in Ultra HD
400 Frames
Media Player Clip-Länge in 8K
100 Frames
Media Pool Standbildformate
PNG, TGA, BMP, GIF, JPEG und TIFF
Media Pool Videodateiformate
TGA-Sequenz
Media Pool Audiodateiformate
WAV, MP3 und AIFF
Bildschirme
Schnittstelle
Bildschirmauflösung von mindestens 1366 x 768
Frontblende
Integrierter HD-LCD-Monitor für Video, 42 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende
Verarbeitung
Verarbeitungsverzögerung
< 7 Zeilen bei bis zu Ultra HD / 10 Zeilen in 8K
Audiomixer
Tonmischer mit 156 Kanälen
Wählbares On/Off/Audio-Follow-Video
Pegel- und Spitzenpegelmessung
Hauptverstärkungsregler
Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter
HD-Downkonvertierung
Keine
Software
Bediensoftware inbegriffen
Kostenlos inbegriffene Bediensoftware ATEM Software Control für Mac 10.13 High Sierra, Mac 10.14 Mojave oder höher und Windows 8.1 (64 Bit) oder Windows 10 (64 Bit)
Software-Updates
Über direkt an Mac-OS- oder Windows-Computer angeschlossene USB-2.0-Verbindung. Dienstprogramm ATEM Setup Utility inbegriffen.
Konfiguration
Erfolgt per ATEM Software Control Bediensoftware. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert
Betriebssysteme
Mac Mojave 10.14,
Mac Catalina 10.15 oder höher
Windows 8.1 und 10, beide 64 Bit
Strombedarf
Stromversorgung
2 integrierte 100–240 AC-Netzteile
Energieverbrauch
300 Watt
Physische Spezifikationen
Physische Installation
Physische Installation
2 HE-Rackgröße
Umgebung
Betriebstemperatur
0–40 °C
Lagerungstemperatur
-20–60 °C
Relative Luftfeuchtigkeit
0–90 % nicht kondensierend
Im Lieferumfang enthalten
ATEM Constellation 8K
SD-Karte mit Software und Bedienungsanleitung
Garantie
12 Monate eingeschränkte Herstellergarantie
