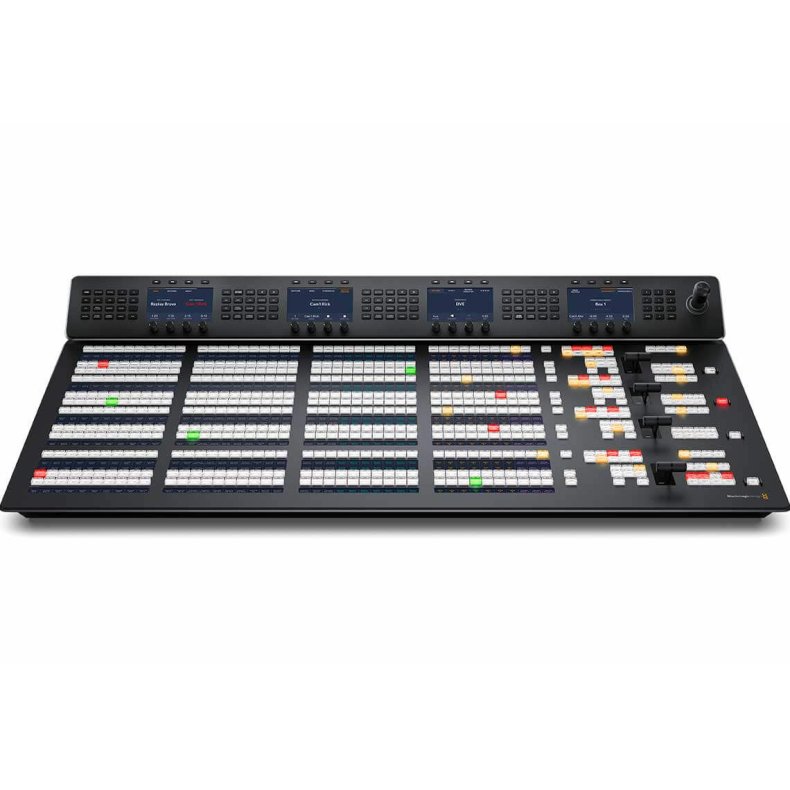

Blackmagic ATEM 4 M/E Advanced Panel
Bedienpanel für ATEM Production und TV Switcher mit 4 LC-Displays, 4 Überblendhebeln (T-Bar) und Joystick
z.B. für ATEM Constellation 8K, ATEM 4 M/E Broadcast Studio 4K, ATEM 1 M/E, ATEM 2 M/E Production Switcher, ATEM Television Studio
Features:
- 4 physische Mischerebenen mit je 40 Preview- und Programm-Tasten, über einen Shift-Knopf können jeweils 40 weitere Quellen angesteuert werden
- Über jeweils 4 Knöpfe pro physischer Mischerebene lassen sich die 4 Mischerebenen individuell adressieren
- 4x 40 Makro-Tasten
- 4 große LC-Displays für die Effekt-Einstellungen jeweils einer physischen Mischerebene auf dem Panel
- Pro LC Display jeweils 4 zugehörige Drehregler für System- / Menüsteuerung
- Joystick-Steuerung
- Ziffernblock zur schnellen und einfachen Einstellung von Parametern für Überblendungen und Effekten
- Mit professionellen Tasten und 4 Überblendhebeln (T-Bar)
- Dedizierter Preview Transition Knöpfe zur simulation der eingestellten Überblendung auf dem Preview Ausgang oder im Multiviewer
- 4 Ethernetanschlüsse
- Zwei redundante Netzteile für unterbrechungsfreien sicheren Betrieb
- 1 Jahr eingeschränkte Herstellergarantie
Anschlüsse:
- 4x Ethernet 1000 / 100 / 10 Base-T (RJ-45)
- 1x USB Typ C für Firmware-Updates
- 2x AC In, 100 - 240 V
Allgemeines:
- Abmessungen (BxHxT): 111 x 17,6 x 75,5 cm
- Gewicht: 26 kg
- Spannungsversorgung: AC 100 - 240 V
- Leistungsaufnahme: 250 W
Hauptmerkmale
- vier - zwei Misch/Effekt-Blöcke
- vier LCD-Menüanzeigen
- farbig hinterleutete Tasten
- hochwertige Tasten, Regler und Blendenhebel
- breite Palette an Übergangsarten
- jede Reihe bis zu vier M/E größerer Mischer steuer
- mühelose DVE- und Kamerajustierung
- 4 x 10/100/1000 BaseT mit Durchschleifausgang für zusätzliche Bedienpulte oder Computer
Lieferumfang
- 1 x Blackmagic Design ATEM 4 M/E Advanced Panel
Garantie
- 24 Monate eingeschränkte Herstellergarantie
Technische Daten
Merkmale |
|
| Anzahl der Misch-/Effektblöcke | 4 |
| Direkte Crosspoints | 40 |
| Versetzte Crosspoints | 80 |
| Crosspoint Tastentyp | Dreifarbige LED-Anzeige |
| Crosspoint Label | LCD mit 10 Zeilen à 24 Zeichen |
| Selektoren für den nächsten Übergang | 4 BKG, Keyer-Tasten 1-4 |
| On-Air-Anzeige | 20 |
| Statusanzeigen für Stromversorgung | Keine |
| Selektoren für DSK-Übergänge | Auto, Cut, Tie/Preview x 4 |
| Übergangsvorschau | 4 |
| Übergangsraten-Anzeigen | über das Hauptmenü |
| LCD-Menü-Anzeigen | 44 |
| Menüsteuerung | 4 x 20 Tasten |
| Dedizierte Makrotasten | 4 x 40 |
| Transportsteuertasten | 24 |
| Zielbus | 4 |
| Quellenauswahlbus | 4 |
| Blendenhebel | 4 |
| 3-Achsen-Joystick | 1 |
| Numerischer Tastenblock | 1 |
Software |
|
| Software-Anwendungen | ATEM Software Control Panel |
Betriebssysteme |
|
| Mac | Mac 10.14 Mojave, Mac 10.15 Catalina oder höher |
| Windows | Windows 10, 64 Bit |
Anschlüsse |
|
| Ethernet | 4 x 10/100/1000 BaseT mit Durchschleifausgang für zusätzliche Bedienpulte oder Computer |
| Software-Updates | 1 x USB-C für Firmware-Updates |
Strombedarf |
|
| Eingangsspannung | 2 integrierte AC-Netzteile für 110-240 V |
| Energieverbrauch | 250 W |
| Redundante Stromversorgung | Ja |
Physische Spezifikationen |
|
| Maße | 1110 x 755 x 160 mm (LxTxH) + 16 mm ab Oberkante bis Endpunkt Joystickk |
| Gewicht | ca. 26 kg |
Umgebung |
|
| Betriebstemperatur | 0-40 °C |
| Lagerungstemperatur | -20-60 °C |
| Relative Luftfeuchtigkeit | bis zu 95 % |
